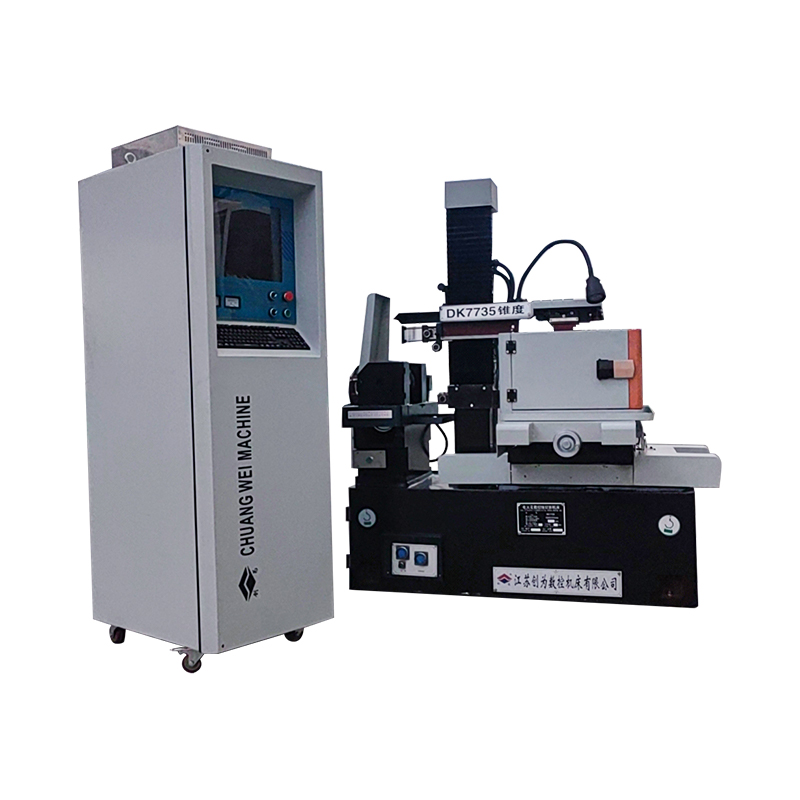

DK7745FZ ALTA PRECISIONE ALTA STEPPER CNC EDM COLLAGGIO

1 、 Il letto della macchina è realizzato in fusione di sabbia in resina, dopo che la seconda deformazione di temperamento è piccola e alta resistenza.
2 、 Con prestazioni stabili, potenza di uscita elevata, velocità di taglio rapida, alta finitura superficiale, bassa perdita di filo di molibdeno e così via. La perdita di filo di molibdeno ultra-bassa, riduce significativamente i costi di elaborazione.
3. Integrazione della programmazione e del controllo: la grafica complessa può essere convertita in DXF da CAD, monitoraggio in tempo reale della grafica di elaborazione e una varietà di display di stato di elaborazione, ma ha anche una memoria di interruzioni di corrente, back di corto circuito, protezione del filo rotto, arresto automatico, rotazione dell'angolo arbitrario e altre funzioni.
3

Il principio di base del taglio del filo EDM è quello di utilizzare l'elettrodo dell'utensile per lo scarico dell'impulso sul pezzo per ottenere l'elaborazione, la trasformazione del taglio del filo EDM non ha bisogno di creare l'elettrodo di stampaggio, l'uso di filo metallico fine (di solito chiamato filo molibdeno) come elettrodo dell'utensile. Il polo positivo dell'alimentazione a impulsi è collegato al pezzo e il polo negativo è collegato al filo di molibdeno; Il filo di molibdeno si sposta avanti e indietro a una certa velocità, e entra continuamente ed esce dall'area di scarico; Allo stesso tempo, viene spruzzato un mezzo liquido tra il filo di molibdeno e il pezzo. Finché l'operatore controlla efficacemente la velocità e la traiettoria del movimento del filo di molibdeno verso il pezzo, la forma e le dimensioni richieste del pezzo possono essere tagliate. La traiettoria del movimento del pezzo è formata dai movimenti X e Y della tabella delle coordinate (due motori a stepping controllati nelle direzioni longitudinali e trasversali).
La macchina principale della macchina per taglio del filo CNC della serie DK è composta da un letto, tavolo di lavoro, dispositivo di trasporto del filo, wireframe, serbatoio del refrigerante, elettrodomestici elettrici, accessori e altri componenti. Si basa sul letto e il tavolo, il trasporto di fili e il telaio del filo sono installati sulla stessa superficie di base del letto.
Di seguito vengono introdotti separatamente:
1） letto
Il letto è una ghisa di sabbia in resina di tipo scatola, che è un'intera struttura di fusione, la cui parte superiore è montata sulla patatina di lavoro, cilindro di stoccaggio del filo, wireframe, illuminazione e altri componenti.
2） Tabella di lavoro
Il tavolo di lavoro è principalmente composto da un tavolo di lavoro, una piastra di trascinamento centrale, una vite a sfera e un cambio a velocità variabile, ecc. Il movimento longitudinale e trasversale della piastra di trascinamento adotta la struttura della guida a sfera, rispettivamente, mediante il motore a gradino attraverso due coppie di viti di trasmissione del retrosh per ottenere il movimento del tavolo di lavoro. La vite a sfera presenta i vantaggi dell'elevata precisione della trasmissione, dell'alta efficienza e della lunga vita.
(3) dispositivo di trasporto della seta
Il cilindro di stoccaggio del filo è composto da un cilindro cavo a parete sottile. Motore attraverso il connettore per guidare la rotazione del cilindro di stoccaggio, mentre il movimento alternativo del cilindro di stoccaggio dalla velocità di marcia dopo la vite per guidare la piastra di trascinamento del dispositivo di trasporto del filo.
La frequente cambio di direzione del cilindro di stoccaggio del filo è controllata da una serie di interruttori induttivi, che è semplice e sensibile al funzionamento, e i paraurti sinistro e destro sono dotati di un dispositivo di assicurazione sovraccarico, che taglia la corrente del motore di trasporto del filo quando l'interruttore induttivo non riesce a cambiare direzione.
4） Wireframe
Il filo di molibdeno è come una cinghia di trasmissione chiusa, spinta dalla bobina per lavorare avanti e indietro, file di ruote e una coppia di ruote leader da parte del filo di molibdeno avvolto attorno al ciclo di funzionamento.
La ruota guida adotta una sezione sigillata di filo di molibdeno in verticale.
5） serbatoio del refrigerante
La pompa dell'acqua invia il fluido di lavoro all'area di elaborazione, le scorie si accumulano nella scatola sporca, che deve essere pulita regolarmente e il liquido di raffreddamento funzionante utilizza un liquido saponificato DX-1.
6） Accessori
① Freeture: gruppi di apparecchi per riparare la forma piatta o il pezzo cilindrico, il dipartimento della struttura della vite della piastra di pressione, con viti di tipo T per fissare l'apparecchio sulla worktable.
② Gancia: utilizzata per avvolgere la seta sta ruotando il cilindro di stoccaggio della seta.
③ Ruota a filo stretto: usato per il tensionamento manuale del filo di molibdeno.
