1, il principio di base dell'elaborazione del taglio del filo EDM:

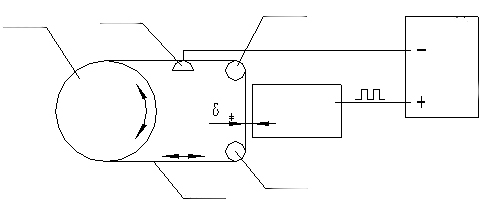

Elaborazione del taglio del filo EDM, scarico dell'impulso tra il filo dell'elettrodo e il pezzo, come mostrato nella Figura uno. Quando si arriva a un impulso elettrico, tra il filo dell'elettrodo e il pezzo produce una scarica di scintilla, al centro del canale di scarico, la temperatura immediatamente fino a 10.000 ℃ o più, una temperatura elevata in modo che il metallo del pezzo si scioglie, in modo da raggiungere lo scopo di tagliare il metallo.

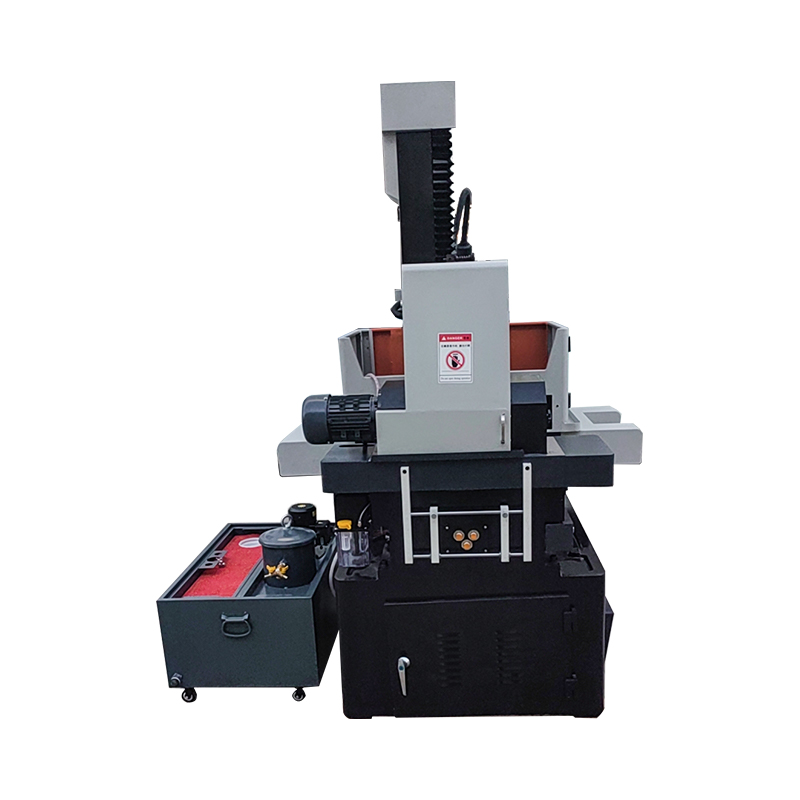

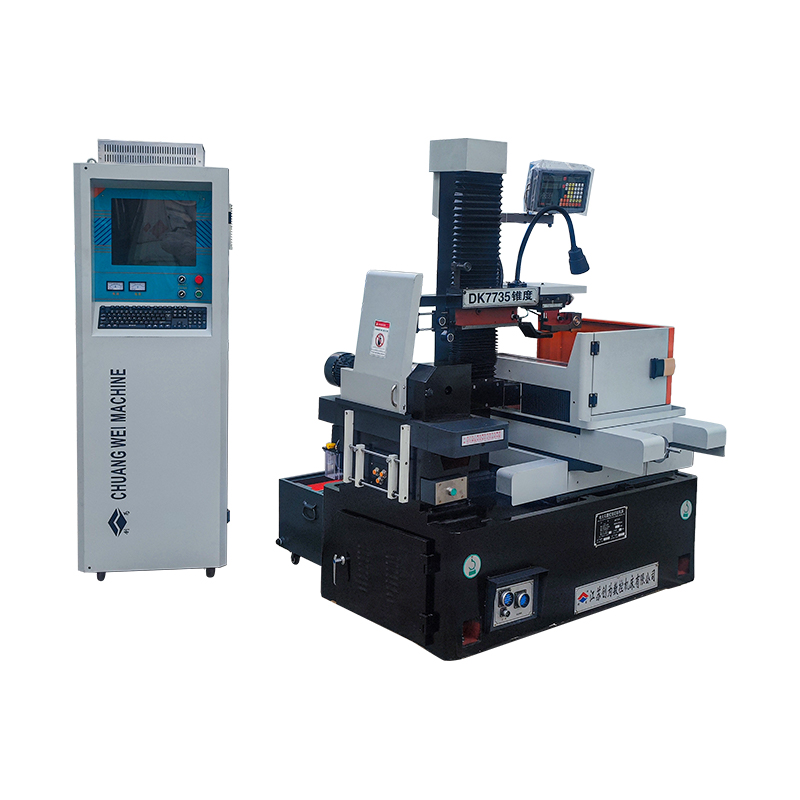

2, la composizione della macchina utensile:
La macchina utensile consiste principalmente in una worktable, meccanismo di trasporto del filo, wireframe, sistema di fluido di lavoro macchina elettrica e di controllo numerico e altre parti.
(1) Worktable
La worktable viene utilizzata per bloccare il pezzo da elaborare, per ottenere l'elaborazione dell'alimentazione automatica. È composto principalmente da una piastra incrociata superiore e inferiore, vite a sfera di precisione, attrezzatura senza contraccolpo e guida. The upper and lower drag plate moves back and forth along the precision linear guideway and its power is transmitted by the stepping motor to the ball screw through the backlash-free gear set to achieve, due to achieving a pulse to make the worktable move 0.001mm requirements, and in the operation of the requirements of sensitive, smooth, and therefore on the precision linear guideway, ball screw, backlash-free gear set, the drag plate have strict requirements, not only the precision of the requirements of the alto e hanno un certo grado di rigidità e resistenza all'usura. Certa resistenza alla rigidità e all'usura.
(2) Parti di trasporto del filo
Il componente di trasporto del filo viene utilizzato principalmente per guidare il filo dell'elettrodo in base a un determinato movimento di velocità lineare e il filo dell'elettrodo è accuratamente avvolto sulla canna di stoccaggio, il meccanismo di trasporto del filo è composto da una canna di conservazione del motore, una piastra di trascinamento superiore e inferiore, una cinghia sincrona, un dispositivo di inversione e altri componenti.
I suoi requisiti di base sono:
① Il cilindro di stoccaggio da un lato a rotazione in movimento, per garantire che il filo dell'elettrodo nel cilindro di stoccaggio sia organizzato in modo ordinato.
② Il runout radiale e il runout assiale del cilindro di archiviazione dovrebbero essere piccoli.
③ Il cilindro deve essere ruotato in avanti e inverso.
④ Il meccanismo di conservazione del filo dovrebbe essere isolato dal letto.
⑤ La parte di trasporto del filo adotta una copertura chiusa per impedire al fluido di lavoro di schizzare.
(3) Parti del telaio del filo
Le parti wireframe sono principalmente composte da colonne, un cantilever superiore e inferiore, una ruota guida, una testa conica e altri componenti. Il componente Wireframe e il componente del cilindro di conservazione del filo formano insieme il sistema di movimento del filo dell'elettrodo. La funzione principale del wireframe è supportare il filo dell'elettrodo quando si muove a una velocità lineare stabile e per mantenere la parte di lavoro del filo dell'elettrodo ad un determinato angolo geometrico rispetto al piano della tabella.
Il gruppo conico (piastra di trascinamento di tipo incrociato montato sul cantilever superiore) può garantire che il pezzo di lavorazione raggiunga il pezzo di 6 °/80㎜.
(4) Componenti del letto
Il letto è una struttura a scatola quadrata intera, quindi la rigidità e la resistenza sono buone, la cui parte superiore è dotata di parti del tavolo, parti di wireframe e parti di trasporto del filo, e la parte inferiore è dotata di un serbatoio liquido funzionante e parti elettriche della macchina utensile, che non è anche sicura ma anche favorevole al miglioramento dell'ambiente operativo. .
